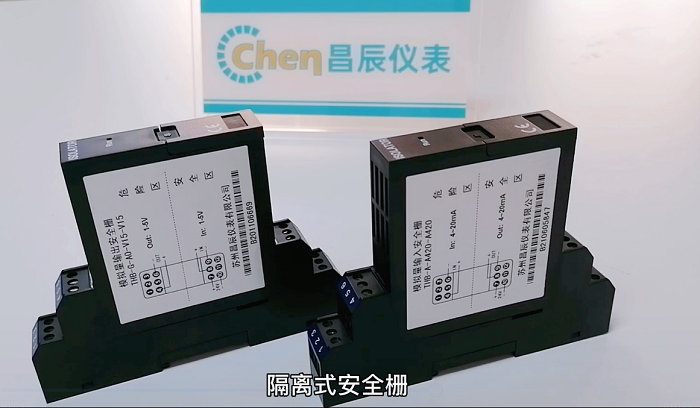

（左邊是輸出型、右邊是輸入型）

輸入型的安全柵，連接危險區的變送器，采集變送器輸出信號，經過隔離、轉換輸出到安全區域，輸入信號接的是危險區的信號，一般傳遞的是危險區各個變送器采集的測量信號。
       而輸出型的安全柵，接收安全場所的電壓或電流信號，經過隔離、轉換輸出到危險區域，輸入信號接的是安全區的信號，一般傳遞的是控制信號。兩者都能限制從本安端子串入危險區的能量，從而確保系統本安防爆。
       這兩只都是我司自主研發的隔離式安全柵，右邊是輸入型，左邊是輸出型，從接線圖上我們可以看出，輸入型的信號輸入接4和6端子，標注的是危險區，而輸出型的信號輸入接的是8和9端子，標注的是安全區。可以根據現場情況選擇對應的安全柵。
